金型事業
成分とモジュラーの生産方法を通じて構築された高精度、構造化型金型工場。
– ★安定した高レベルの設計出力を維持するための包括的なハドソン設計技術基準。
– ★自動設計のインポート、設計時間を効果的に短縮します。
– ★処理プロジェクト全体に品質検査システムとオンライン検査技術を紹介して、処理の精度を確保します。
– ★アクティブな技術研究：3D水路印刷技術、DLC表面強化技術の実用的なアプリケーション、分配ポートのための自動接着剤壊し技術など。

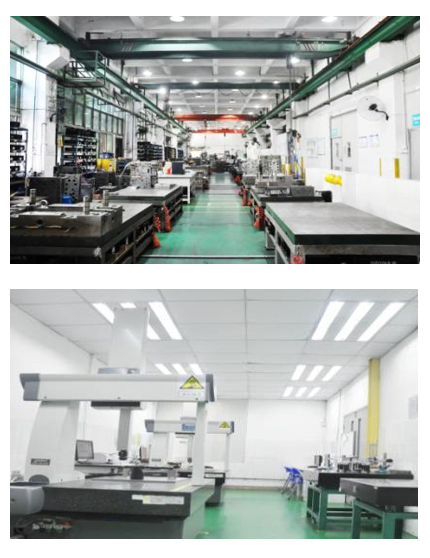

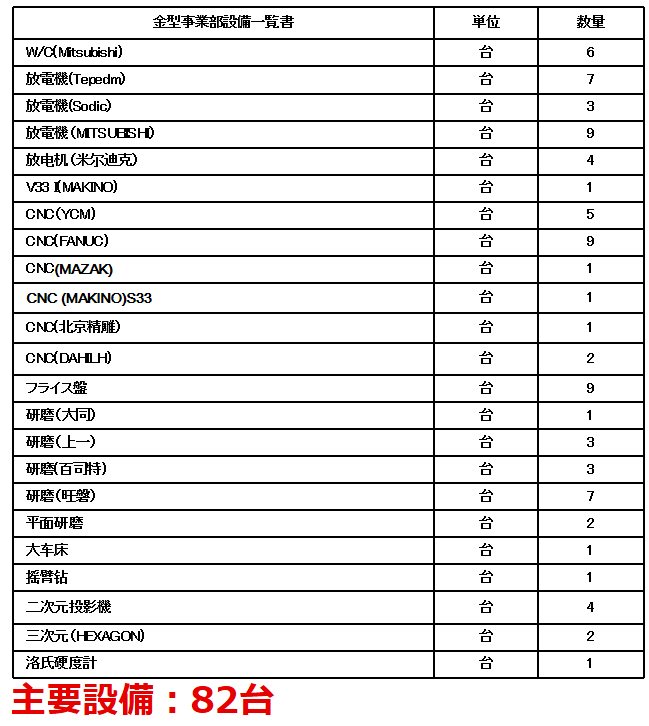

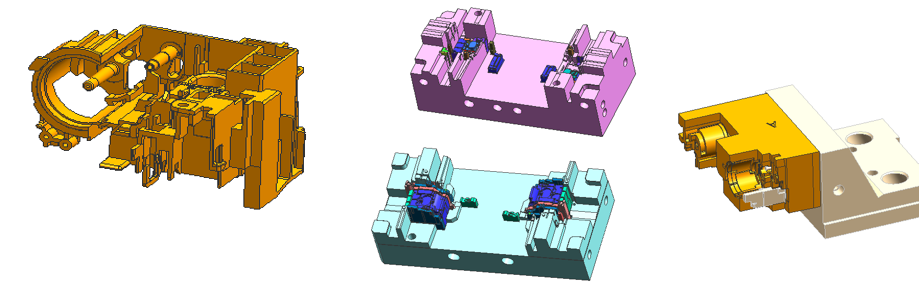

SZ金型事業製品
分野：OA
品名: FRAME IS
材質： PPE Z552H BLACK
IS FRAME 特徴：
①部品寸法公差要求厳しい、関連寸法が多い、±0.05以内の寸法は112箇所、全寸法の75%です。
②金型修理困難、金型設計は多数入れ子採用。

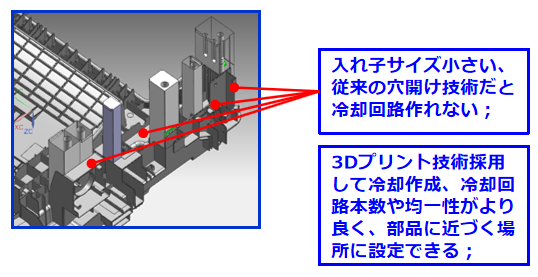

③冷却回路十分設けること、スペース不足な場所は交換パイプ採用。
④ボス外内径公差要求厳しい、抜きテーパ不可のためボス離型困難、取られやすい、多層入れ子方式にて対応。
3Dプリント技術採用—冷却改善(PC/ABS)
採用事例①： 問題点：目標サイクル55S、部品凸不良有り、冷却時間延ばしてサイクル70Sまで増やした場合凸不良無し；

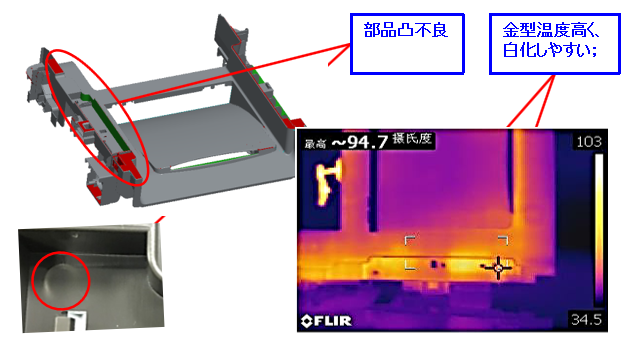

分析：部品取出し後、局部温度は94.7有り、白化しやすく、入れ子冷却無い；
対策：入れ子新規、３Dプリント技術採用して冷却回路作成；
効果：目標サイクル５５Sで成形、部品凸不良無く；
採用事例②：

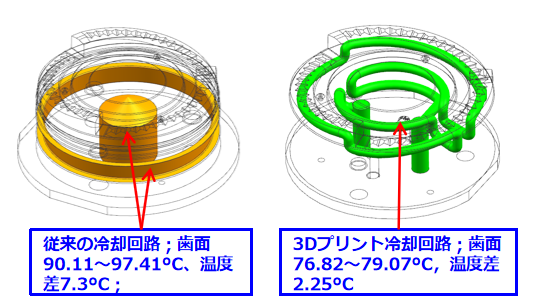

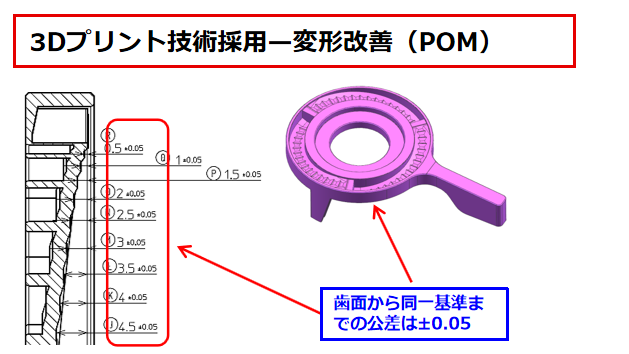

①歯面公差は全部±0.05、４８箇所；
②冷却均一性良くないため収縮や後収縮後が不均一から部品変形が発生、公差が保証困難となる；
③CAE分析と通して、入れ子を3Dプリント技術採用して部品形状に従う冷却回路を作成、冷却均一性が改善でき、（温度差は7.3度→2.3度へ低減）、かつ冷却効率が高めた（部品温度は13度以上低減）ため、部品変形改善できた；
